當(dāng)前位置：昌吉 > 新聞動(dòng)態(tài) > 行業(yè)動(dòng)態(tài) >

多孔硅藻土在保水瀝青路面的應(yīng)用

導(dǎo)讀:為了使其路用性能更強(qiáng)，解決排水、噪音以及城市熱島效應(yīng)等各種問題，需要對(duì)新型瀝青路面進(jìn)行研究。本文上海昌吉地質(zhì)儀器有限公司通過配制高粘度瀝青混合料并進(jìn)行性能測(cè)試，確

來源：未知發(fā)布日期：2019-08-26 16:02【大中小】

硅藻土是由硅藻死亡以后的遺骸沉積形成的一種多孔生物沉積巖，化學(xué)穩(wěn)定性高、隔音效果好、耐磨、耐熱，空隙率高。正因如此，硅藻土的市場應(yīng)用需求前景廣闊。我國的硅藻土保有量僅次于美國，豐富資源儲(chǔ)量為相關(guān)行業(yè)的發(fā)展奠定了堅(jiān)實(shí)的物質(zhì)基礎(chǔ)。本文上海昌吉地質(zhì)儀器有限公司基于保水性瀝青路面，研究摻加多孔硅藻土對(duì)其應(yīng)用性能的影響，為道路建設(shè)提供知識(shí)儲(chǔ)備。

1.SBS瀝青的定義及試驗(yàn)參數(shù)
SBS改性瀝青是以基質(zhì)瀝青為原料，加入一定比例的SBS改性劑，通過剪切、攪拌等方法使SBS改性劑均勻地分散到瀝青中，同時(shí)，加入一定比例的專屬穩(wěn)定劑，形成SBS混合料，對(duì)瀝青做改性處理。SBS改性瀝青的控制指標(biāo)包括針入度、延度和軟化點(diǎn)和旋轉(zhuǎn)黏度。針入度試驗(yàn)是用來測(cè)定瀝青稠度的一種方法，常規(guī)試驗(yàn)條件為室溫25℃，標(biāo)準(zhǔn)針質(zhì)量100g，貫入時(shí)間為5s。延度試驗(yàn)是依據(jù)條件選取試驗(yàn)溫度為15℃、10℃或者5℃，以5cm/min的速度拉伸混合料至斷裂時(shí)的長度即為延度。軟化點(diǎn)指瀝青混合料開始變軟時(shí)的溫度，采用環(huán)球法測(cè)定。旋轉(zhuǎn)黏度是指使用布氏黏度計(jì)旋轉(zhuǎn)法測(cè)定瀝青在溫度45℃以上時(shí)的表觀黏度。本文上海昌吉地質(zhì)儀器有限公司室內(nèi)試驗(yàn)時(shí)制備三組SBS改性瀝青試件，經(jīng)測(cè)得針入度為5.097mm，5℃時(shí)延度為31.2cm，軟化點(diǎn)為81.8℃，135℃時(shí)的旋轉(zhuǎn)黏度為2.875Pa·s，均符合規(guī)范規(guī)定。

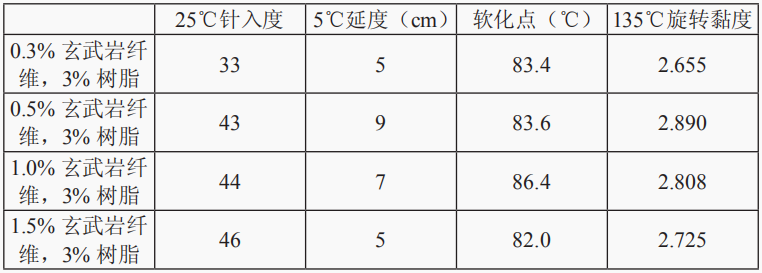

表1 高粘瀝青技術(shù)指標(biāo)

2.高粘瀝青的制備與試驗(yàn)參數(shù)
高粘瀝青是一種新型特種改性瀝青，粘度大，與礦料粘結(jié)力強(qiáng)，高溫穩(wěn)定性、水穩(wěn)定性優(yōu)秀。本文上海昌吉地質(zhì)儀器有限公司在制備高粘瀝青時(shí)采用高溫穩(wěn)定性良好的SBS改性瀝青，實(shí)驗(yàn)時(shí)向SBS改性瀝青中摻入一定量樹脂和玄武巖纖維，試件重600g，纖維采用長6mm短切玄武巖纖維。分別進(jìn)行瀝青三大性能指標(biāo)試驗(yàn)和旋轉(zhuǎn)度試驗(yàn)。根據(jù)實(shí)驗(yàn)結(jié)果可知，隨著玄武巖纖維含量增加，試件的針入度上升，說明瀝青稠度增加，高溫穩(wěn)定性提高。延度先上升后下降，說明加入纖維對(duì)混合料高溫性能產(chǎn)生一定影響。與未摻加纖維相比，延度整體降低，但低溫抗裂性能仍在合理范圍內(nèi)。瀝青軟化點(diǎn)逐漸升高，在摻量為1%時(shí)達(dá)到峰值，隨后下降，說明高溫性能得到改善。旋轉(zhuǎn)黏度先升高后降低，與SBS改性瀝青相比黏度有明顯提高。

3.結(jié)論
（1）瀝青混合料灌入硅藻土后，其穩(wěn)定度值提高，提升效果優(yōu)于堿激發(fā)材料和保水性砂漿試件。摻入硅藻土后，試件的變形量減小，說明硅藻土能夠很好地提高瀝青路面的路用性能。
（2）瀝青混合料中摻加硅藻土、堿激發(fā)材料、保水砂漿后，動(dòng)穩(wěn)定度提高。摻入保水性砂漿對(duì)瀝青路面的抗車轍能力提高最大，硅藻土對(duì)其提高相對(duì)較小。
（3）對(duì)于保水性瀝青路面而言，摻入硅藻土、堿激發(fā)材料、保水砂漿后，透水性能下降。由于硅藻土帶有很多微觀空隙，所以其吸水性能強(qiáng)于堿激發(fā)材料及保水性砂漿。因此，對(duì)于硅藻土在保水性瀝青路面上的應(yīng)用研究有很大實(shí)用價(jià)值。

下一篇：研究石墨烯橡膠復(fù)合改性瀝青流變性能上一篇：上海昌吉論述瀝青混凝技術(shù)在公路施工中的應(yīng)用

多孔硅藻土在保水瀝青路面的應(yīng)用

導(dǎo)讀:為了使其路用性能更強(qiáng)，解決排水、噪音以及城市熱島效應(yīng)等各種問題，需要對(duì)新型瀝青路面進(jìn)行研究。本文上海昌吉地質(zhì)儀器有限公司通過配制高粘度瀝青混合料并進(jìn)行性能測(cè)試，確

“推薦閱讀”

相關(guān)企業(yè)動(dòng)態(tài)

最新行業(yè)動(dòng)態(tài)

??
