超高軟化點瀝青軟化點測定方法

       瀝青軟化點是劃分瀝青種類和等級的重要指標。隨著超高軟化點瀝青( 軟化點≥157 ℃ ) 在各領(lǐng)域的應用越來越廣泛，準確測定
其軟化點十分必要。


1 測定方法優(yōu)化


       測定瀝青產(chǎn)品軟化點的方法很多，最常用的是環(huán)球法。將待測試樣加熱熔化后，在樣品環(huán)中澆注成型，隨后將樣品環(huán)放置于導
熱介質(zhì)中進行線性加 熱升溫，瀝青包裹著鋼球軟化下落至規(guī)定距離后的 溫度就是軟化點。


       環(huán)球法測定超高軟化點瀝青的軟化點有 3 點不足之處: ① 導熱介質(zhì)溫度受限制; ② 由于加熱溫度高，熱熔過程中瀝青試樣易氧
化變性，使結(jié)果偏 高，不能準確測定軟化點 ＞ 157 ℃ 的 瀝 青 試 樣; ③ 由于加熱溫度高，在制樣過程中會有瀝青煙逸 出，對人體
有害。


1． 1 選擇合適的導熱介質(zhì)


       環(huán)球法最常用的導熱介質(zhì)是丙三醇，其閃點為177 ℃，從安全角度出發(fā)將檢測上限設定為 157 ℃，因此丙三醇不能滿足軟化點
測定范圍 80 ～ 300 ℃ 的 要求。


       環(huán)球法測定瀝青軟化點的導熱介質(zhì)要將加熱設備的熱量傳遞給待測樣品，必須是無色無味、透明無毒、化學性質(zhì)穩(wěn)定的液體，
最終可以觀察導熱介質(zhì)中 的瀝青試樣軟化下落情況。此外，在測量范圍內(nèi)導 熱介質(zhì)的黏度變化應盡量小，將其對瀝青試樣軟化 下落
的影響降到最低，并且也應考慮成本因素。 根據(jù)所需介質(zhì)特點并查閱資料得知，二甲基硅 油具有耐熱性好、閃點高、化學性質(zhì)穩(wěn)定、

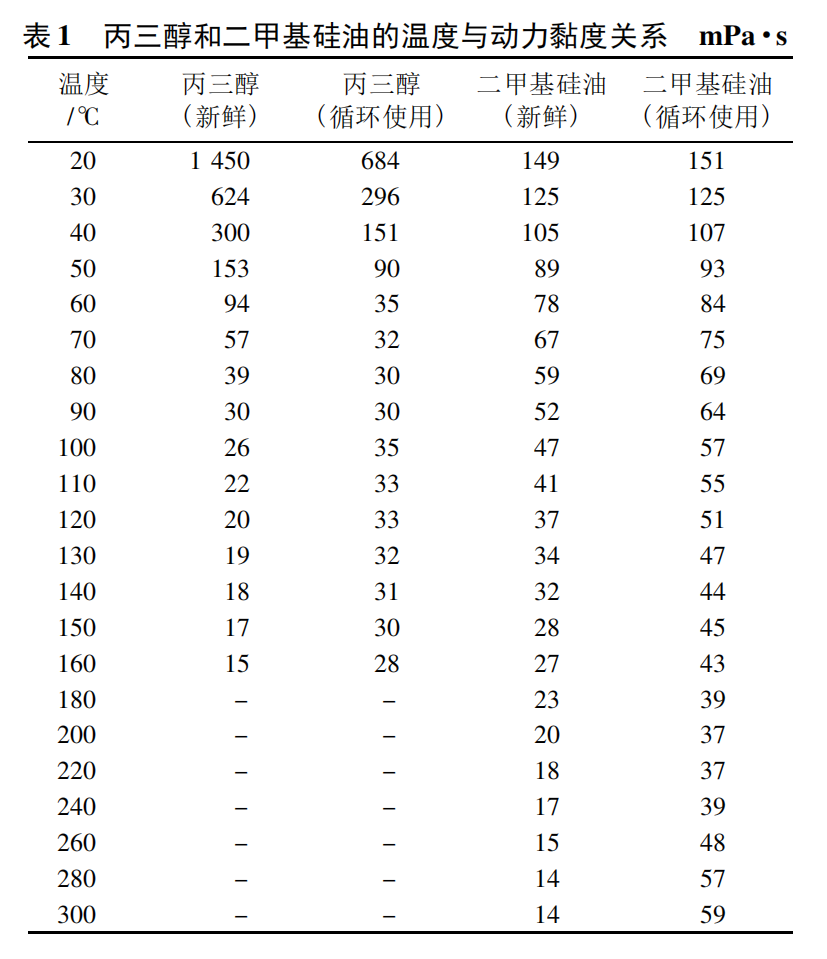

無毒、無 味、透明等優(yōu)點，成本也較低廉。分別用丙三醇和二 甲基硅油作為導熱介質(zhì)進行試驗，將試驗溫度下新 鮮和循環(huán)使用過的
介質(zhì)黏度變化情況進行對比，具 體數(shù)據(jù)見表 1。 由表1 可知: ① 循環(huán)使用的丙三醇和新鮮的丙 三醇相比，動力黏度變化較大，而二甲
基硅油的動力 黏度變化較小。② 新鮮的丙三醇和二甲基硅油的動力黏度隨溫度增加都逐漸降低，循環(huán)使用的丙三 醇和二甲基硅油的
動力黏度在高溫區(qū)域都會小幅增 加。③ 二甲基硅油同丙三醇相似，動力黏度隨溫度 升高快速降低以后，保持了基本穩(wěn)定，這個基本
穩(wěn)定 的溫度范圍即是適合于軟化點測定的范圍，丙三醇 范圍是 80 ～ 160 ℃，二甲基硅油則是 80 ～ 300 ℃。
