GB／T4507—2014和 JTGE20—2011／T0606中都規(guī)定試樣軟化點(diǎn)在 80％以下時(shí)采用新煮沸過的蒸餾水 ，試樣軟化點(diǎn)在 80℃以上時(shí)采
用甘油。在實(shí)際操作過程中，當(dāng)蒸餾水溫度達(dá)到 70℃以上時(shí)，蒸餾水會產(chǎn)生大量的氣泡附著在樣品、加熱器 、溫度傳感器 、杯壁等表面上 ，
此時(shí)氣泡的存在會影響到軟化點(diǎn)溫度的測量 ，而這個(gè)影響是不確定的。甘油相對蒸餾水 而言 ，其粘度要大且導(dǎo)熱系數(shù)較小 ，如果在低于 80
℃ 的情況下使用 ，那么在測量過程中對樣 品受熱下降所產(chǎn) 生的阻力也較大 ，最終校準(zhǔn)測得的軟化點(diǎn)溫度也會較高。

三、 攪拌的影響

      瀝青軟化點(diǎn)儀開啟攪 拌功能時(shí) ，在磁力轉(zhuǎn)子的作用下 ，會在液浴介質(zhì)中形成液流的漩渦。當(dāng)磁力轉(zhuǎn)子的轉(zhuǎn)速較高時(shí)，液浴介質(zhì)旋轉(zhuǎn)的效
果更加明顯 ，同時(shí)也會在實(shí)驗(yàn)的樣品上產(chǎn)生一個(gè) 向下 的力 ，這樣就會加速瀝青樣品的下墜 ，最終導(dǎo)致測得的軟化點(diǎn)溫度偏低。瀝青軟化點(diǎn)
儀沒有開啟攪拌功能時(shí)，液浴的溫場均勻程度會降低 ，最終會增大軟化點(diǎn)溫度測量的不確定度 。

四、建 議

      通過一系列的實(shí)驗(yàn)可以發(fā)現(xiàn)瀝青軟化點(diǎn)儀的組成部件形狀 、不同的液浴介質(zhì) 、攪拌有無和快慢 ，都會對其溫度校準(zhǔn)造成影響，進(jìn)而導(dǎo)致
校準(zhǔn)瀝青軟化 點(diǎn)儀 的溫度測量值存在差異。綜上所述 ，通過一系列的實(shí)驗(yàn)分析研究，得到以下建議：

      1、面對不同尺寸的支撐板時(shí)，可以將校準(zhǔn)用的溫度計(jì)感溫部分放置于瀝青試樣和支撐板之間的高度，分別置于試樣環(huán)的外側(cè)并緊貼試樣環(huán)。

      2、 校準(zhǔn)瀝青軟化 點(diǎn)儀 時(shí)應(yīng)按溫度范圍使用標(biāo)準(zhǔn)規(guī)定的液浴介質(zhì) 。

      3、 校準(zhǔn)時(shí)應(yīng)開啟攪拌功能 ，并調(diào)整至適當(dāng)?shù)霓D(zhuǎn)速 ，避免形成過大的漩渦，插入其 中的校準(zhǔn)用溫度計(jì)應(yīng)不影響攪拌的效果。

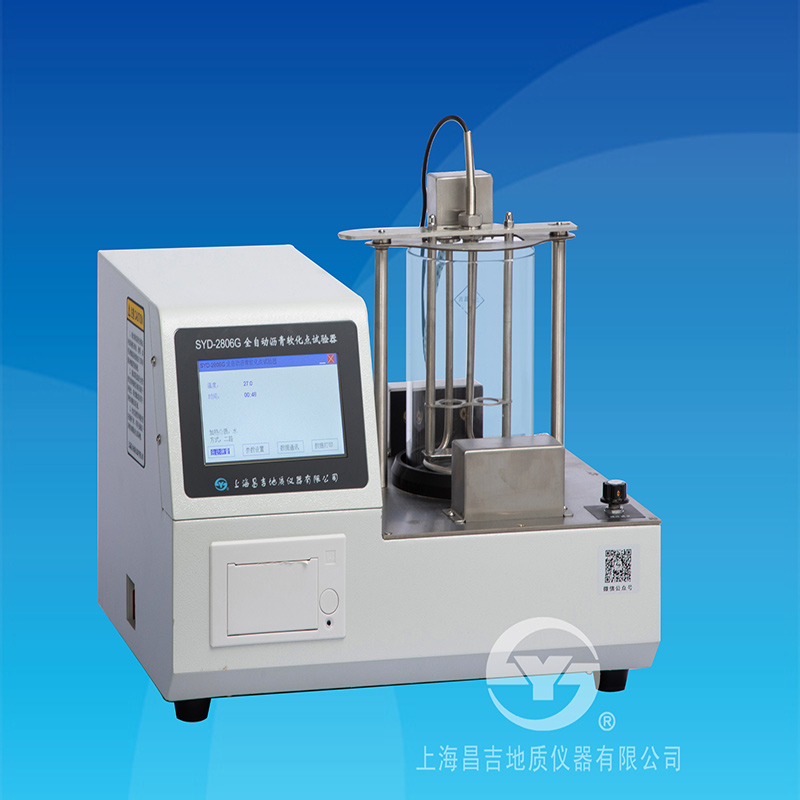

主要技術(shù)參數(shù)及指標(biāo)

1、工作電源：AC（220±10%）V50Hz；

2、整機(jī)功耗： ≤700W；

3、溫度分辨率：0.1℃；

4、測量范圍：當(dāng)試樣軟化點(diǎn)≤80℃：5℃～80℃；當(dāng)試樣軟化點(diǎn)＞80℃：32℃～160℃；

5、升溫速率：試驗(yàn)開始三分鐘后自動(dòng)調(diào)整至（5±0.5）℃/min；

6、介質(zhì)攪拌：磁力攪拌，攪拌速度為(0～300)轉(zhuǎn)/分鐘；

7、燒杯有效容積： 約1000ml；

8、數(shù)據(jù)顯示：觸摸液晶屏顯示；

9、通訊接口：RS-232C；

10、適用環(huán)境：溫度：15℃～35℃，相對濕度：≤85%；

11、外形尺寸：400mm×300mm×250mm（長×寬×高）。
